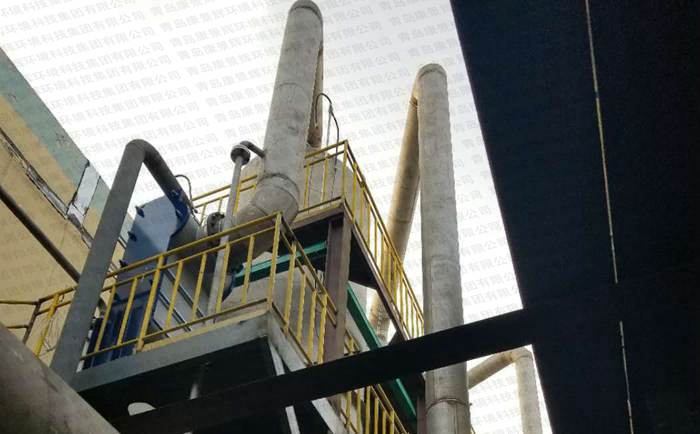

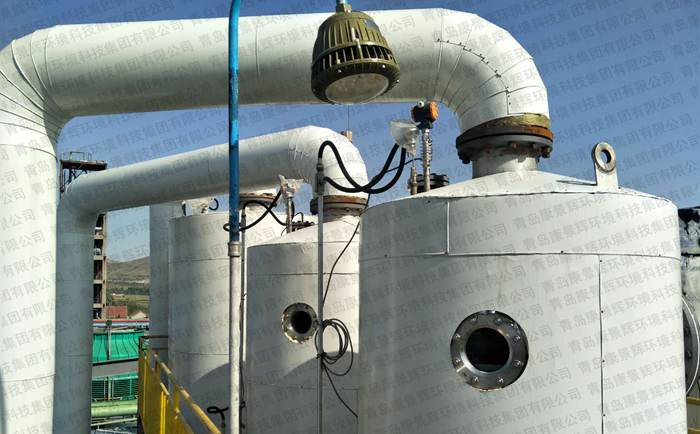

項目名稱：三效蒸發器處理稀土行業含硝酸鈉廢水項目
蒸發器類型：三效蒸發器
設備規格：處理量165t/d
項目概述：
水質特點及工藝分析：
廢水物料，屬于含鹽廢水，含鹽量（主要是硝酸鈉，含量8%），康景輝蒸發器針對廢水的成分, 設計為列管式換熱器，多效蒸發工藝。硝酸鈉廢水項目是要將硝酸鈉溶液從8%的濃度濃縮至50%，處理難度并不大，但由于環保要求，水中硝基氮含量需在10PPM以下。
工藝流程描述：
三效蒸發系統的流程：
原液首先進入預處理系統去除絕大部分COD后再進入預熱系統預熱。
進入預熱系統后，混合液和一效加熱器的鮮蒸汽冷凝水預熱；
預熱后的物料按三效順流的工藝，首先進入第一效。
進入一效蒸發器系統的物料經過循環泵的作用，在加熱室循環加熱，然后在分離器蒸發分離，沸騰蒸發的蒸汽上升，濃縮液停留在系統內；當第二效需要加料時，自控系統會自動把一效的濃縮液送入第二效；當第三效需要加料時，自控系統會自動把二效的濃縮液送入第三效；當第三效晶漿濃度達到設計值時排出分離器；晶漿進入稠厚器，然后進入離心機分離，得到固體產出，母液全外排。
二次蒸汽流程：
一效加熱器熱源：外接飽和鮮蒸汽
二效加熱器熱源：一效二次蒸汽
三效加熱器熱源：二效二次蒸汽
蒸發產生的二次蒸汽夾帶有少量的液滴，這些臟的二次蒸汽上升，進入除霧器，通過逆流洗滌，將二次蒸汽中夾帶的微小液滴洗滌出來，重新進入料液。被洗掉霧沫的二次蒸汽，進入下一效加熱器的蒸汽側。
外接飽和鮮蒸汽換熱后冷凝成水，去往預熱器為原料預熱。
三效二次蒸汽進入冷凝器冷凝。
